畫面監控視覺檢測系統發展
印刷機高速印刷時，人眼是無法觀察到印刷圖像質量的好壞，必須借助監測系統才能觀察到圖像質量。目前，在印刷行業有兩種方法可以觀察：頻閃燈和圖像監測系統。前者需要印刷人員要有豐富的現場經驗，并且細微的變化很難觀察到，人眼也容易疲勞，影響印刷的質量。HK-MVSIS畫面監控系統，結合國內外最新技術研制開發的新一代圖像監測系統。該系統運用新技術、新方法，將高速運動的圖像變?yōu)槿搜廴菀捉邮艿摹办o止”圖像，對微小的印刷缺陷及時發現、及時采取相應的措施，提高印品合格率。

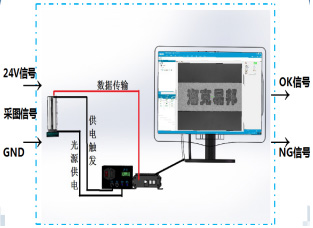

畫面監控視覺檢測系統構成部件
系統主要部件連接組成，包含圖像采集系統，控制系統，處理系統，圖像顯示模塊。
視覺檢測優勢
通過視覺控制卡，實現軟件控制光源亮度調節多狀態圖像高速抓拍
①支持4路光源控制，軟件設置光源亮度；
②支持兩相機供電觸發；
③支持相機抓圖與光源點亮同步；
④瞬間48V點亮，亮度提升5倍，畫質更清晰。

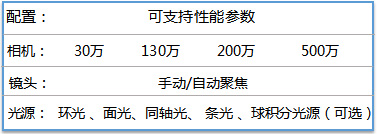

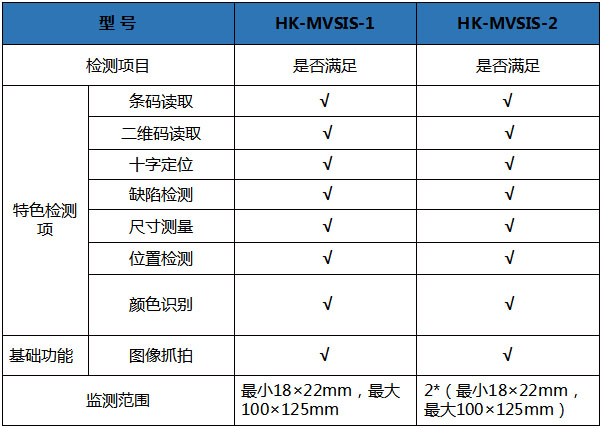

檢測指標
檢測系統畫面監控特點
產品系統的采圖模塊，一體化設計，體積小集成度高，方便安裝，保護性好。

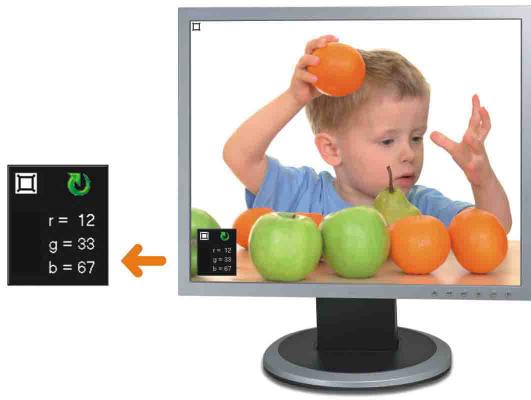

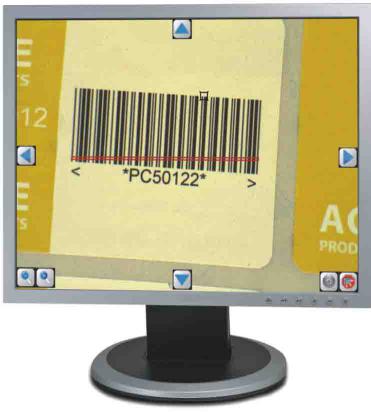

顯示界面清晰，簡潔明了，瑕疵問題清晰標注，直觀判斷。

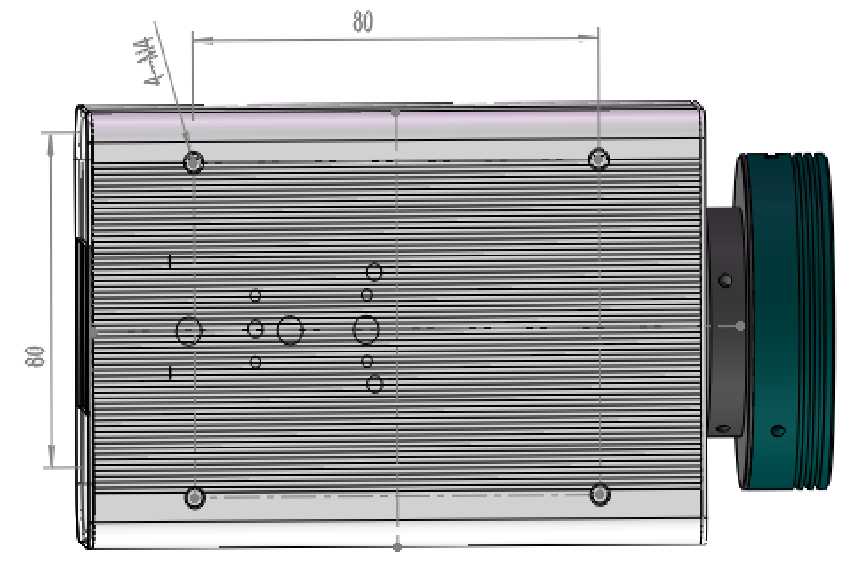

視覺采圖模塊安裝圖
 |
